Belüftungsventil DN 50 Installation bei geringem Platzangebot

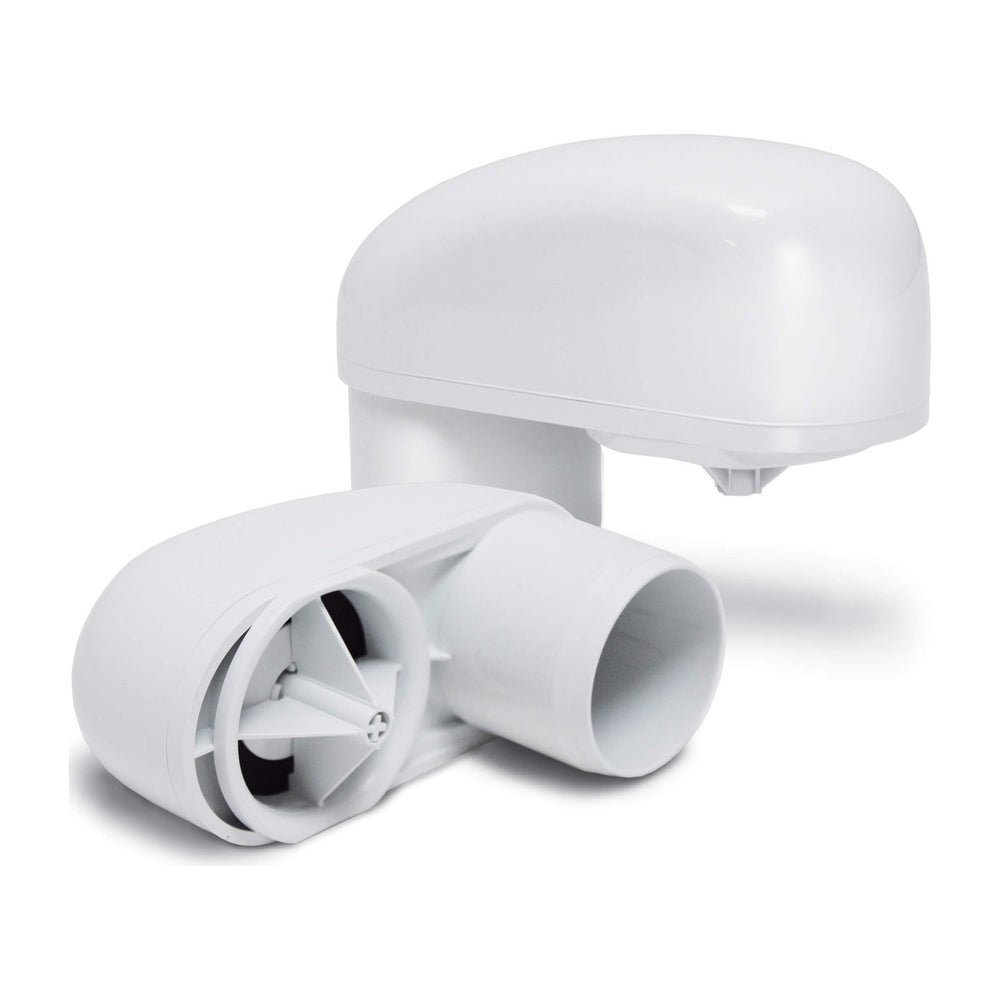

Belüftungsventil DN 50 Plus für Abwasserleitungen mit wenig Platz

Das DN50 Plus Belüftungsventil ist mit 19 l/s das leistungsfähigste und schmalste Belüftungsventil seiner Klasse.

Das Ventil passt überall da hinein, wo in der Wand Platz für eine 50er Leitung ist.

Die Barrierefreie Öffnung gewährleistet einen konstanten Lufteinlass, der patentierte Aufbau verhindert ein Hängenbleiben des Ventils.

Das Durgo Plus Ventil wird nach EN 12380 geprüft und unterliegt strengsten Kontrollen. Jedes Ventil wird vor Auslieferung auf Funktion und Dichtigkeit überprüft.

Durch das Belüftungsventil wird das leersaugen verhindert, dass unangenehmen Geruch entstehen lässt. Es öffnet sich bei Unterdruck und lässt so die Luft in das Abwassersystem einströmen. Ansonsten ist das Durgo Belüftungsventil geschlossen und absolut dicht.

Belüftungsventil ist auch für die Installation im Kniestock unterhalb des Daches geeignet. Bei unbeheizten Räumen, ist die Wärmeschutzhülle unbedingt erforderlich.

100% luftdicht und Wartungsfrei durch patentierte Mikroporen-Membrane.

Im Brandfall entsteht kein Kamineffekt, dadurch verzögert sich die Ausbreitung des Brandes.

Produkteigenschaften

Einbau
Das Durgo Belüftungsventil ist in einer senkrechten Position auf dem Abwasserrohr zu montieren. Diese Montage kann auf dem Dachboden, in einer Zwischendecke, unter dem Waschtisch oder Spülbecken (direkt nach dem Siphon) und in einer belüfteten Vorbauwand erfolgen.

Beim Einbau beachten

• Das Belüftungsventil muss senkrecht auf dem Rohrstutzen montiert sein.
• Das Belüftungsventil muss genügend Freiraum haben, so dass keine Fremdmaterialien eingezogen werden können.
• Es muss dafür Sorge getragen werden, dass genügend Luft zum Belüftungsventil nachströmen kann.

Das Durgo Belüftungsventil DN 50 Plus zum Einstecken in die HT Leitung kann als Hauptlüftung oder als Sekundärlüftung eingesetzt werden. Das Durgo Belüftungsventil darf unterhalb der Rückstauebene eingebaut werden. Beim Einbau hinter der Vorwand ist darauf zu achten, dass hier eine Revision und ein Lufteinlass vorzusehen ist. In den meisten Fällen muss die Fallleitung oder Nebenleitung zum Ventil reduziert werden. Hierzu ist ein für die Leitung vorgesehenes Reduzierungsstück einzusetzen. Die Reduzierung auf DN 50 Plus (HT) sollte vom gleichen Rohrhersteller gewählt werden oder eine vergleichbare Qualität haben. Das Ventil muss senkrecht auf der Leitung sitzen.

Entlüftung der Hebeanlage
Ein Überdruck in der Hebeanlage entsteht durch einfließendes Schmutzwasser beim Betätigen von Verbrauchern. Dieser Überdruck wird auf die Rückstauklappe (3) weitergeleitet, die dann den Rücklauf des Schmutzwassers, in die Hebeanlage verhindert.
Ein Belüftungsventil (2) in der Zulaufleitung zur Hebeanlage sorgt für die Belüftung der Verbraucher. Das Belüftungsventil (1) muss den gleichen Anschlussquerschnitt wie die Hebeanlage haben und darf nicht reduziert werden.
Wird über die Rückstauklappe (3) entlüftet, reicht eine Leitung in DN 50 aus.
Bei pneumatischen Hebeanlagen muss der Einschalt-Pegel einstellbar sein, um den ersten Druck (der sich aufbaut bevor dieser sich über die Rückschlagklappe abbaut) des einlaufenden Schmutzwassers der Hebeanlage, ein Einschalten zu signalisieren.

Belüftung der Hebeanlage
Der Unterdruck der beim Einschalten der Hebeanlage entsteht, wird über das Belüftungsventil (1) abgebaut.
Dieser Unterdruck in der Zulaufleitung entsteht durch das schnelle Entleeren der Hebeanlage.
Durch das Belüftungsventil (2) wird dies abgebaut.

Funktion einer schwimmergesteuerten Hebeanlage mit Durgo Belüftungsventil

Wirkungsweise des Belüftungsventils bei angehender Rohrverstopfung
Wenn das Wasser nur noch langsam abläuft, droht eine Rohrverstopfung. Bevor sich das Rohr komplett zusetzt, hilft ihnen das Durgo Belüftungsventil dieses Problem zu erkennen.
Bereits in der frühen Phase einer beginnenden Verstopfung, bleibt das Belüftungsventil verschlossen und lässt das Wasser nur noch langsam ablaufen, um ihnen eine Rohrverstopfung zu simulieren.
