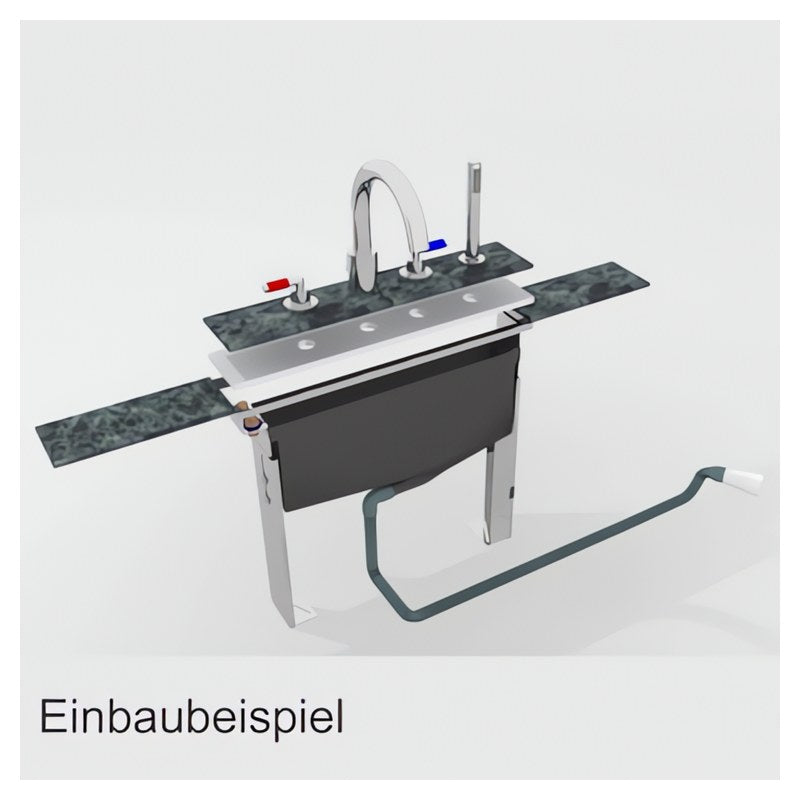

Universal-Montageblock für 2- bis 5-Loch Wannenrandarmaturen

Montagegestell mit Wasserauffangbehälter für den Einbau von 2-, 3-, 4-, 5-Loch-Armaturen in den Fliesenrand.

Wannenrandarmatur einbauen — ohne Wasserschaden hinter der Verkleidung

Wer eine Wannenrandarmatur in einen verkleideten oder gefliesten Wannenrand einbaut, sitzt bei einer Leckage buchstäblich im Verborgenen — solange das Wasser unbemerkt unter der Verkleidung steht. Dieser Montageblock schafft dort eine strukturierte Lösung, wo eine ungesicherte Direktmontage zu riskant wäre: Der integrierte Schlauchkasten fängt Spritzwasser und Leckagen auf und leitet sie über einen DN 50 / DN 40 Ablaufanschluss direkt in den Abfluss — unabhängig vom Wannenablauf.

Ihre Vorteile

• Stufenlos höhenverstellbar (487–605 mm) — passt sich der Einbausituation an, ohne Anpassungsschnitte am Gestell
• Rückschlagklappe am Drainageanschluss — verhindert Geruchsrückfluss aus dem Abwassersystem
• Verzinktes, selbsttragendes Ständerwerk — trägt das Gewicht der Armatur ohne zusätzliche Wandverankerung
• Integrierter Schlauchkasten — fängt das Spritz- und Tropfwasser der Schlupfbrause sicher auf
• Trägerplatte ohne sichtbare Schrauben — Aussparungen nach Armaturschablone selbst bohren oder aussägen
• Einbaufertig vormontiert — kein Zusammensetzen auf der Baustelle
• Nach dem Einbau wartbar und zugänglich — Armatur kann später ausgetauscht werden
• Kompatibel mit vielen gängigen Wannenrandarmaturen — u. a. Hansgrohe, Grohe, Hansa, Ideal Standard, Steinberg, Kludi, Keuco (nicht: Schlauch-in-Schlauch-Systeme wie Hansgrohe Secufle; Maße und Anschlussbild Ihrer Armatur bitte prüfen)

Technische Daten

• Produkttyp: Montageblock / Grundkörper / Wannenrand-Montagesystem
• Einsatzbereich: Fliesenrandmontage von 2-/3-/4-/5-Loch-Wannenrandarmaturen
• Passend für: 2-, 3-, 4- und 5-Loch-Wannenrandarmaturen (nicht: Schlauch-in-Schlauch-Systeme wie Hansgrohe Secuflex)
• Herkunft: Entwickelt und gefertigt in Deutschland
• Montagegestell: Verzinkter Stahl
• Höhenverstellbarkeit: 487–605 mm, stufenlos
• Wasseranschlüsse: 2 × 1/2 Zoll Außengewinde — Kalt + Warm, seitlich
• Ablaufanschluss: DN50 abgestuft auf DN40 — passt auf beide gängigen HT-Rohr-Größen
• Ablaufschlauch: 2 m Länge
• Ausstattung: Schlauchkasten, Wasserauffangbehälter, integrierte Rückstauklappe (Geruchsverschluss)
• Montageart: Nass- oder Trockenverkleidung
• Trägerplatte: 13 mm Kunststoff, nicht vorgebohrt — bearbeitbar wie Holz (Dosenbohrer, Stichsäge)
• Anleitung: Bebilderte Anleitung im Lieferumfang
• Lieferzustand: Einbaufertig vormontiert

Geeignet für

• Neuinstallation einer Wannenrandarmatur in Trockenbaukonstruktion
• Einbau in gefliesten Wannenrand ohne direkten Wandanschluss hinter der Verkleidung
• Badezimmer-Sanierung mit neuer Badewanne und Wannenrandarmatur
• Installationen, bei denen Leckageschutz hinter der Verkleidung gefordert ist
• Alle gängigen 2-, 3-, 4- und 5-Loch-Armaturen mit G 1/2-Zoll-Anschluss

Montagehinweise

1. Löcher in der Kunststoff-Trägerplatte nach Armaturschablone selbst bohren oder aussägen
2. Drainageanschluss (DN 40 / DN 50) unabhängig vom Wannenablauf anschließen
3. Geeignet für Nass- und Trockenverkleidung
4. Montageanleitung im Lieferumfang enthalten

Lieferumfang

• 1× Montagegestell mit integriertem Schlauchkasten (einbaufertig vormontiert)
• 1× Ablaufschlauch 2 m, DN50 abgestuft auf DN40 mit integrierter Rückstauklappe (Geruchsverschluss)
• 1× Armaturenträgerplatte aus 13 mm Kunststoff — nicht vorgebohrt, individuell bearbeitbar
• Montagematerial
• Montageanleitung

Welches Werkzeug Sie brauchen

Standard-Heimwerker-Ausstattung — nichts Spezielles:

• Akkuschrauber / Bohrmaschine
• Stichsäge oder Lochbohrer (für die Armatur-Aussparungen in der Trägerplatte)
• Maulschlüssel oder Ratschenschlüssel SW 10 (für die Höhenverstellung des Gestells)
• Maßband, Bleistift, Wasserwaage
• Schraubendreher
• ggf. Silikon-Spritze für die Abdichtung

Was Sie zusätzlich kaufen müssen:

• Standard-HT-Rohr DN50 oder DN40 für den Hausabwasser-Anschluss (im Baumarkt)

Häufige Fragen

Wozu brauche ich den Schlauchkasten?

Der Schlauchkasten nimmt den Brauseschlauch auf und fängt Spritz- und Tropfwasser auf, das sonst unter der Badewanne landen würde. Das verhindert Feuchtigkeitsschäden und Schimmelbildung an Stellen, die nach dem Einbau nicht mehr zugänglich sind.

Ist der Montageblock auch für 2-, 3-, 4- oder 5-Loch-Armaturen geeignet?

Ja, der Universal-Montageblock ist flexibel für 2-, 3-, 4- und 5-Loch-Wannenrandarmaturen geeignet. Die Trägerplatte wird im Zuge der Montage einfach entsprechend der Bohrschablone der von Ihnen gewählten Armatur individuell vorbereitet.

Passt der Montageblock zu Hansgrohe oder Grohe Armaturen?

In den meisten Fällen ja. Nicht kompatibel sind Armaturen mit Schlauch-in-Schlauch-System (z. B. Hansgrohe Secuflex) — diese benötigen einen markeneigenen Grundkörper. Bitte Maße und Anschlussbild vor der Bestellung prüfen.

Funktioniert das System im Trockenbau?

Ja. Das selbsttragende Montagegestell ist sowohl für Nass- als auch für Trockenverkleidung geeignet.

Ist die Trägerplatte vorgebohrt?

Bewusst nicht. So kann die Schablone jeder Armatur unabhängig von Marke und Modell exakt aufgezeichnet und ausgeschnitten werden.
Die 13 mm starke Kunststoffplatte lässt sich ähnlich einfach bearbeiten wie Holz. Die benötigten Öffnungen können mit Dosenbohrer, Lochbohrer oder Stichsäge problemlos selbst ausgesägt werden. Einfach die Schablone der gekauften Armatur aufzeichnen, ausschneiden und fertig.
Anschließend werden auf die Trägerplatte ganz normal Fliesen mit Fliesenkleber aufgeklebt. Die äußeren Kanten werden danach mit Silikon zur Wand hin abgedichtet.

Wie sind die Wasseranschlüsse angeordnet?

Die Installation der Zuleitungen ist bei diesem Montageblock besonders montagefreundlich gelöst:

• Seitliche Anordnung: Die zwei 1/2-Zoll-Außengewinde-Anschlüsse für Kalt- und Warmwasser befinden sich direkt an der Seite des Blocks.
• Kein Schlauchwirrwarr: Diese Positionierung ermöglicht eine saubere, blinde Verschraubung der Zuleitungen bei der Montage.

Dadurch wird zuverlässig verhindert, dass sich die Schläuche unter der Wanne kreuzen, knicken oder Ihnen beim Einbau im Weg sind.

Wird der Ablauf an den Badewannen-Siphon angeschlossen?

Nein. Der Montageblock hat einen eigenen DN 50 / DN 40 Ablaufanschluss, der unabhängig vom Wannenabfluss meistens mit einem HT-Abzweig Y an das Hausabwassersystem angeschlossen wird.

Welcher Anschluss-Durchmesser für den Ablauf — DN50 oder DN40?

Beides. Der Ablauf-Stutzen ist abgestuft konstruiert: Hinten DN50 (Standard-HT-Rohr), davor abgestuft auf DN40. Wenn Sie ein DN40-Hausanschlussrohr haben, schneiden Sie den DN50-Teil einfach ab.

Riecht es aus dem Abfluss ins Bad?

Nein — dafür sorgt die integrierte Rückstauklappe. Sie ist im Ruhezustand geschlossen und verhindert, dass Kanalgerüche ins Badezimmer steigen.

Wie wird Kanalgeruch im Badezimmer verhindert?

Ein häufiges Problem bei Wannenrandarmaturen ist unangenehmer Geruch, der aus der Abwasserleitung über den Schlauchkasten nach oben steigt. Bei diesem Montageblock wird das durch eine integrierte Rückstauklappe im Übergang zum Ablauf zuverlässig verhindert. Sie funktioniert wie ein automatisches Einwege-Ventil:

• Im Ruhezustand geschlossen: Die Klappe ist standardmäßig dicht verschlossen, sodass kein Kanalgeruch in Ihr Badezimmer dringen kann.
• Automatische Öffnung: Sobald Spritz- oder Tropfwasser aus dem Schlauchkasten in den Ablauf läuft, öffnet sich die Klappe durch den Wasserdruck von ganz allein.
• Sicherer Verschluss: Nachdem das Wasser abgeflossen ist, schließt sich die Klappe sofort wieder geruchsdicht.

Hierdurch bleibt Ihr Badezimmer dauerhaft frisch und frei von unangenehmen Leitungsgüchen.

Komme ich nach dem Einbau noch an die Armatur?

Ja. Wenn die Trägerplatte außen nur mit Silikon abgedichtet wird (statt sie starr ins Fliesenfeld einzufugen), lässt sich die gesamte Einheit aus Trägerplatte, Fliesen und Armatur jederzeit als Einheit anheben — ohne Aufstemmen.

Ist der Montageblock später noch wartungsfreundlich?

Ja. Wenn Sie nach Jahren etwas austauschen, reparieren oder die Armatur wechseln möchten, ist das problemlos möglich.
Die Wartung funktioniert in folgenden Schritten:

• Silikonfuge aufschneiden: Trennen Sie einfach die äußere Versiegelung.
• Einheit anheben: Die komplette Trägerplatte inklusive Fliesen und Armatur kann nun nach oben angehoben werden. Die gesamte Konstruktion fungiert dabei wie ein praktischer, abnehmbarer Deckel.
• Freier Zugang: Sie erhalten sofort vollständigen und komfortablen Zugriff auf die Armatur, die Anschlussschläuche und den Ablauf.
• Wieder einsetzen & versiegeln: Nach der Wartung wird die Einheit einfach wieder eingesetzt und neu mit Silikon abgedichtet.
