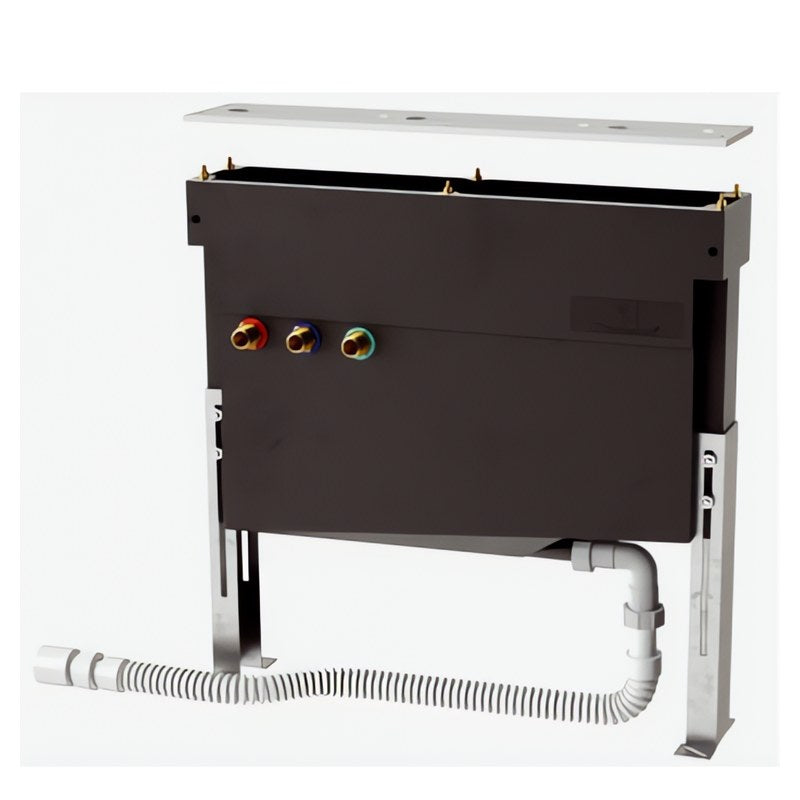

Montagegestell mit Schlauchkasten für Fliesenrandmontage

Montageblock schützt Sie vor Wasserschäden an schwer zugänglichen Stellen unter der Badewanne.

Der Montageblock bietet zudem stabile Unterkonstruktion zur Aufnahme der Armatur, dadurch wird die Installation erheblich vereinfacht.

Unterbau für fliesenbankmontage - integriertes Auffangsystem für Spritzwasser.

Montagegestell mit Schlauchkasten

• Universell passend für 2- 3-, 4- und 5-Loch Wannenrandarmaturen (ausgenommen: Hansa, Hansgrohe, Grohe -> eigene Trägersysteme)
• stufenlos höhenverstellbar von 485 - 675 mm
• Armaturen-Trägerplatte aus Kunststoff
• großer Schlauchkasten zur problemlosen Aufnahme langer Brauseschläuche
• drei Anschlüsse 1/2" (Heißwasser / Kaltwasser / externer Wanneneinlauf)
• Spritzwasser wird direkt in den Ablauf geleitet
• flex. Ablaufschlauch, Länge 200 cm
• DN 50-Anschluss
• Rückstausicherung / Geruchsverschluss
• zu fliesende Fläche 650 x 135 mm
• Hergestellt in Deutschland

Montageplatte

• Breite Nutzfläche, geeignet für breite Wasserfallausläufe
• Platte ohne sichtbare Schraubenbefestigung, aus Kunststoff
• Die Trägerplatte wird zum Schluss mit Fliesen abgedeckt.

Montagegestell

• Verzinktes, selbsttragendes Ständerwerk zur Nass- oder Trockenverkleidung
• Stufenlos höhenverstellbar von 485 - 675 mm

Schlauchkasten

• Großer Schlauchkasten zur problemlosen Aufnahme langer Brauseschläuche
• Drei Anschlüsse 1/2" (Heißwasser / Kaltwasser / externer Wanneneinlauf)
• Anschluß für Ablaufverbindung

Ablaufverbindung

• Wird unabhängig von Badewannenablaufgarnituren angeschlossen.
• Spritzwasser wird direkt in den Ablauf geleitet
• Flex. Ablaufschlauch
• DN 50 Standardanschluss passend für Standard HT Ablaufverbindungen
• Rückstausicherung / Geruchsverschluss

Lieferumfang:

• Montagegestell mit Schlauchkasten, vormontiert
• Abflussverbindung (bis zu 2 Meter Länge) inkl. DN 50 Anschluß und Rückschlagklappe
• Trägerplatte mit 3 Ausfräsungen
• Montagematerial
• Montageanleitung
