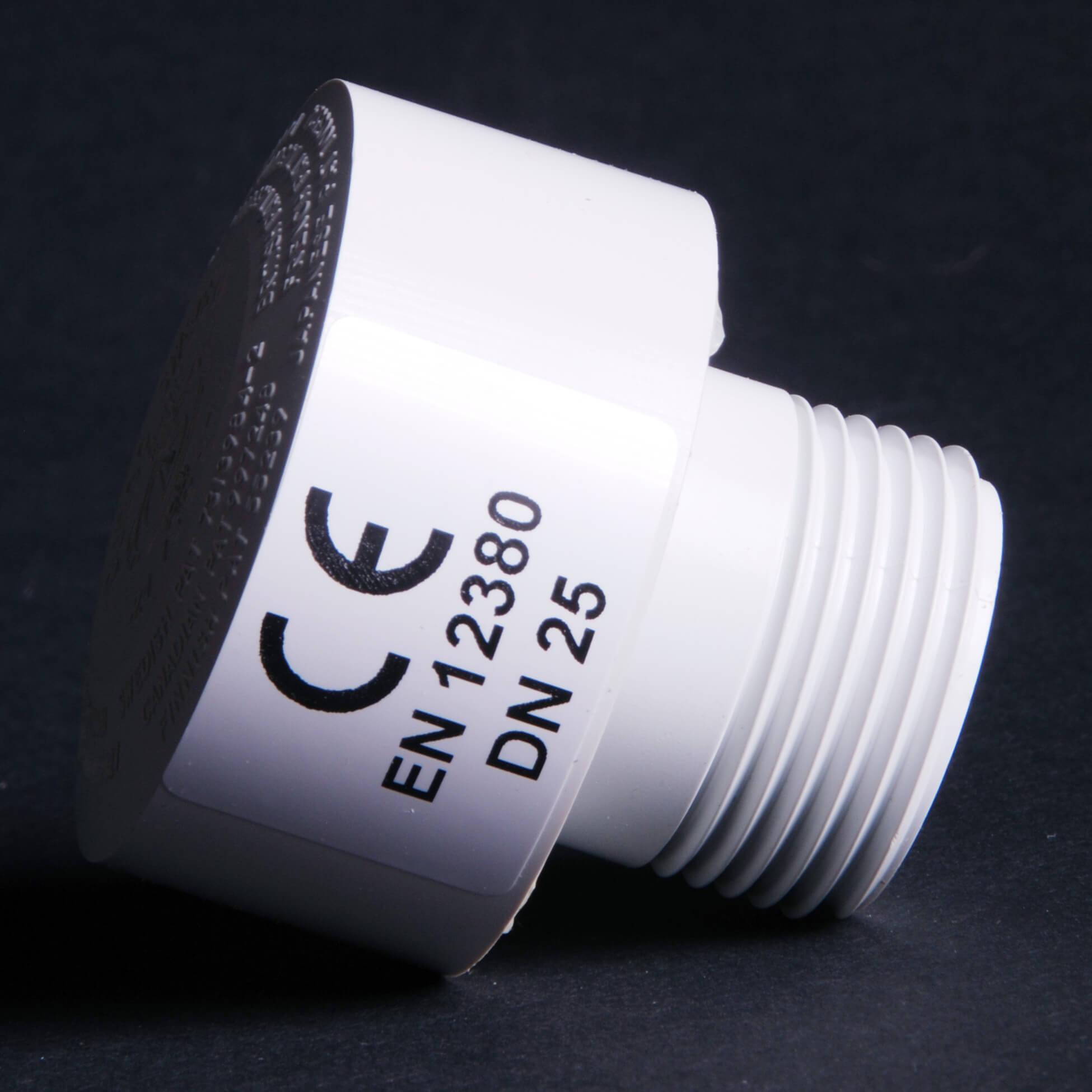

Belüftungsventil DN25 für Abwasserleitungen mit Außengewinde 1 Zoll
Geprüft nach DIN EN 12380
Durch das Belüftungsventil wird das leersaugen verhindert, dass unangenehmen Geruch entstehen lässt. Es öffnet sich bei Unterdruck und lässt so die Luft in das Abwassersystem einströmen. Ansonsten ist das Durgo Belüftungsventil geschlossen und absolut dicht.
Montage kann unter dem Spültisch oder Waschtisch (direkt nach dem Siphon) und in einer belüfteten Vorbauwand erfolgen. Hier z.B. in Altbauten, wo keine Möglichkeit besteht den Steigstrang zu verändern, aber ständig der Siphon von Badewanne oder Dusche leergezogen wird wenn ein WC betätigt wird.
100% luftdicht und Wartungsfrei durch patentierte Mikroporen-Membrane.
Im Brandfall entsteht kein Kamineffekt, dadurch verzögert sich die Ausbreitung des Brandes.
Produkteigenschaften
| Artikeltyp | Belüftungsventil |
| Anwendung | Belüftung der Abwasserleitung |
| Dim. | DN 25 |
| Anschluss | Außengewinde 1 Zoll |
| Durchmesser D | 54 mm (Bild 4) |
| Gesamthöhe H | 53 mm (Bild 4) |
| Lufteintrömmenge | nach DIN Norm EN 12380 7,5 l/s |
| Einsatzmöglichkeiten | z.B. am Siphon |
| Einbauposition | senkrecht, auch unter der Rückstauebene möglich |
| Temperaturbereich | - 20 ° bis + 60° |
| Material / Farbe | Kunststoff weiß |
| Geprüft | nach DIN EN 12380 |
| Herstellergarantie | 10 Jahre |
Entlüftung der Hebeanlage
Ein Überdruck in der Hebeanlage entsteht durch einfließendes Schmutzwasser beim Betätigen von Verbrauchern. Dieser Überdruck wird auf die Rückstauklappe (3) weitergeleitet, die dann den Rücklauf des Schmutzwassers, in die Hebeanlage verhindert.
Ein Belüftungsventil (2) in der Zulaufleitung zur Hebeanlage sorgt für die Belüftung der Verbraucher. Das Belüftungsventil (1) muss den gleichen Anschlussquerschnitt wie die Hebeanlage haben und darf nicht reduziert werden.
Wird über die Rückstauklappe (3) entlüftet, reicht eine Leitung in DN 50 aus.
Bei pneumatischen Hebeanlagen muss der Einschalt-Pegel einstellbar sein, um den ersten Druck (der sich aufbaut bevor dieser sich über die Rückschlagklappe abbaut) des einlaufenden Schmutzwassers der Hebeanlage, ein Einschalten zu signalisieren.
Belüftung der Hebeanlage
Der Unterdruck der beim Einschalten der Hebeanlage entsteht, wird über das Belüftungsventil (1) abgebaut.
Dieser Unterdruck in der Zulaufleitung entsteht durch das schnelle Entleeren der Hebeanlage.
Durch das Belüftungsventil (2) wird dies abgebaut.
Funktion einer schwimmergesteuerten Hebeanlage mit Durgo Belüftungsventil
Wirkungsweise des Belüftungsventils bei angehender Rohrverstopfung
Wenn das Wasser nur noch langsam abläuft, droht eine Rohrverstopfung. Bevor sich das Rohr komplett zusetzt, hilft ihnen das Durgo Belüftungsventil dieses Problem zu erkennen.
Bereits in der frühen Phase einer beginnenden Verstopfung, bleibt das Belüftungsventil verschlossen und lässt das Wasser nur noch langsam ablaufen, um ihnen eine Rohrverstopfung zu simulieren.
Durgo
